一、產品概述：

  KS-WALWG系列液體渦輪流量傳感器基于力矩平衡原理，屬于速度式流量儀表。流量計具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點，廣泛用于石油、化工、冶金、供水、造紙等行業，是流量計量和節能的理想儀表。

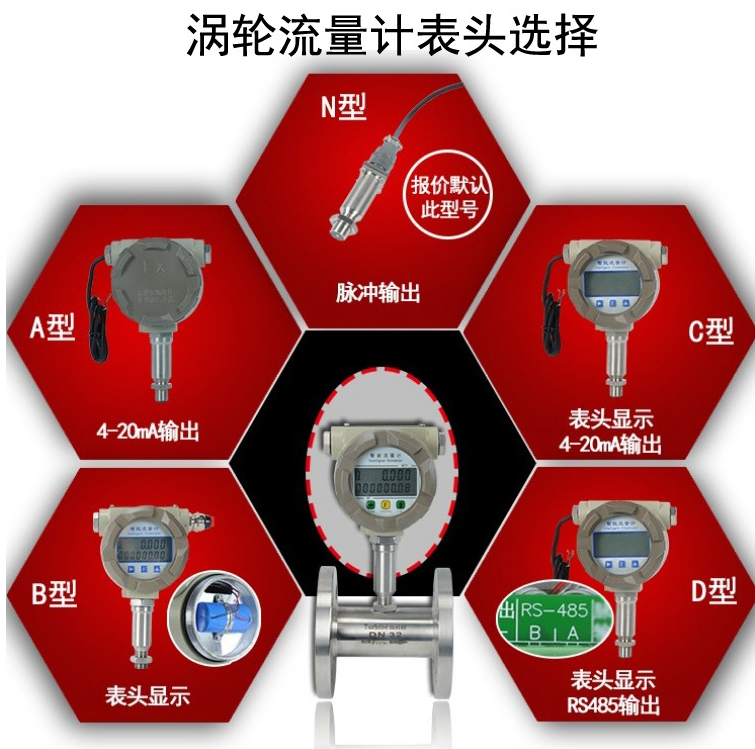

該流量傳感器為脈沖輸出型，可以接入控制系統或與二次顯示儀表配套使用，適用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質的介質（潔凈介質）。

  KS-WALWG系列液體渦輪流量傳感器與具有特殊功能的顯示儀表配套，還可以進行定量控制、超量報警等。選用本產品的防爆型式,可在防爆危險的環境中使用。我廠渦輪適用于在工作溫度下粘度小于5×10-6m2/s的介質，對于粘度大于5×10-6m2/s的液體，要對流量計進行實液標定后使用。如用戶需用特殊形式的流量計，可協商訂貨，需防爆型流量計時，在訂貨中加以說明。

工作原理 ：

  流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器(由永磁鋼和線圈組成)的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整形，形成有定幅度的連續的矩形脈沖波，可：遠傳至顯示儀表，顯示出流體的瞬時流量或總量。在一定的流量范圍內，脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比，流量方程為：

Q=3600×f∕k式中：    f：脈沖頻率[Hz]    k：傳感器的儀表系數[1/m3]，由校驗單給出。

    Q：流體的瞬時流量(工作狀態下)[m3／h]    3600：換算系數

每臺傳感器的儀表系數由制造廠填寫在檢定證書中，k值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量。

產品特點：

高精度，一般可達±1%R、±0.5%R、高精度可達±0.2%R

重復性好，短期重復性可達0.05%~0.2%，在線校準后可得到很高的精度

結構簡單、牢固以及拆裝方便，內部清洗簡單

表體無開孔，適用于高壓測量，高壓可達32MPa

壓力損失小、高精度,可靠性好

無零點漂移,抗干擾能力好;

采用先進的超低功耗單片微機技術，整機功能強、功耗低、性能優越。

具有非線性精度補償功能的智能流量顯示器。修正公式精度優于±0.02%

儀表系數可由按鍵在線設置，并可顯示在LCD屏上，LCD屏直觀清晰，可靠性強

傳感器為硬質合金軸承止推式，不僅保證精度，耐磨性能提高

產品結構優點：

  流量傳感器為硬質合金軸承止推式，不僅保證精度，耐磨性能提高，而且具有結構簡單、牢固以及拆裝方便等特點。一般可達±0.5%R、±1.0%R重復性好，短期重復性可達0.05% - 0.2%結構緊湊輕巧，安裝維護方便耐壓等級高壓力損失小，流通能力強抗震動性能強
