YM系列隔膜壓力表適用于測量具有腐蝕性、高粘度、易結晶、易凝固，溫度較高的液體、氣體或顆粒狀固體介質的壓力以

及必須避免測量介質直接進入壓力儀表和防止沉淀物積累且易清洗的場合。隔膜壓力表主要用于石油、化工、化纖、染化、

制藥、制堿食品等工業部門。 隔膜壓力表原理是當測量介質的壓力P作用于隔膜，則隔膜產生變形，壓縮壓力儀表測壓系統

的密封液，使其形成P-△P的壓力。當隔膜的剛性足夠小時，則△P也很小，壓力儀表測壓系統形成的壓力就近于測量介質的

壓力。

●具有在工藝現場裝拆快捷方便、不易污染、容易清洗、安全可靠；

●作為測量高粘度、易結晶、易凝固介質的壓力時，由于有膜片的隔離作用，能保證儀表的正常要求；

●制造彈簧管的管材最常用的是黃銅管、錫青銅管、lCr18Ni9不銹鋼管、SUS316不銹銅管。而作為其他耐各種腐蝕的材料

如純鈦、純鉭、哈氏合金、蒙乃爾合金等的管材由于使用有限，采購不易，但是用來制作膜片的帶材，采購起來則容易的

多。

●精度等級：1.6級；2.5級；

●測量范圍：（Mpa)螺紋連接式：-0.1～0；0～60；0～100  法蘭連接式：-0.1～0；0～25  卡箍衛生型：-0.1～0；0～

2.5；

●隔膜材料：0Crl7Nil2Mo2(316)；蒙乃爾合金(Cu30Ni70)；哈氏合金(H276C)；鉭(Ta)及氟塑料(F4)；

●內部填充工作液：(1)硅油 ；(2)根據客戶需求填充；

●工作溫度：環境溫度-20~ 55℃；被測介質溫度-20~ 55℃；

●工作壓力：靜負荷：用至測量上限值的3/4；

●交變負荷：用至測量上限值的2/3；

●短時壓力：用至測量上限值；

●連接尺寸：螺紋連接：M20×1.5(G3/8″ G1/2″)  法蘭連接：A.機械工業部標準JB81-94《平焊鋼法蘭》B.化學工業部標

準《耐酸平焊鋼法蘭》C.根據用戶需求定制；

●儀表外徑：φ60mm；φ100mm；φ150mm。

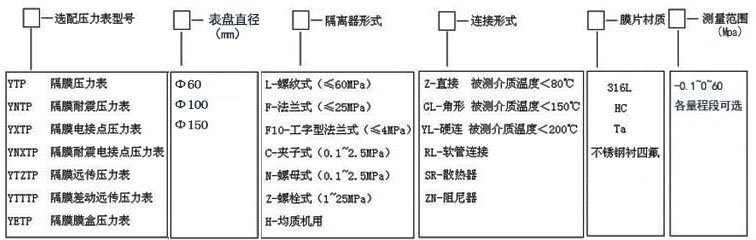

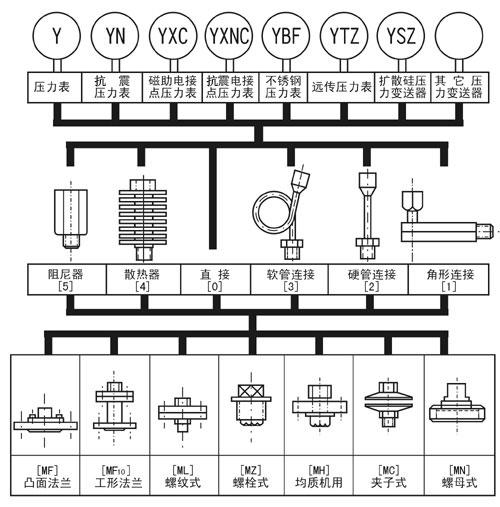

1、選型標示

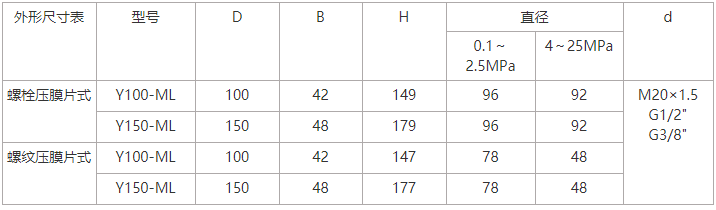

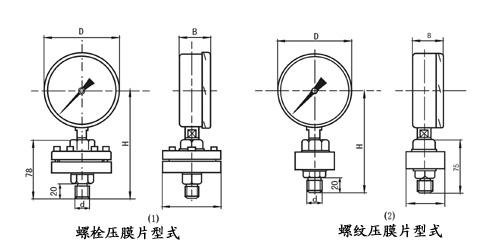

2、外形尺寸

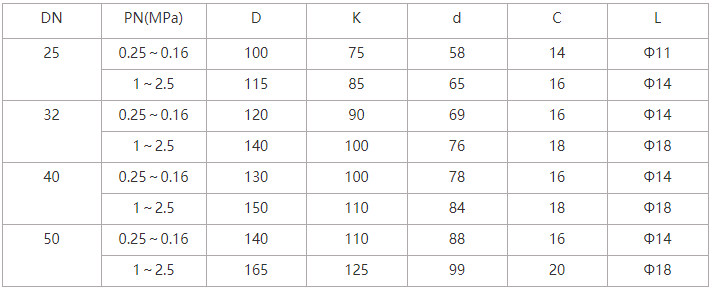

3、法蘭標準

                                          □HG20592～20614－97標準（本廠常用法蘭標準）
