?磁致伸縮液位計

磁致伸縮液位計是采用磁致伸縮原理生產的高精度位移測量傳感器，具有測量精度高、穩定可靠、壽命長、結構精巧、環境適應性強等優點，油罐頂部安裝無需清罐，安全、方便、快捷。

在線咨詢

全國熱線

0517-86889882
18994586033

磁致伸縮液位計概述：
KS-WAUAT100系列智能型磁致伸縮液位計是采用磁致伸縮原理生產的高精度位移測量傳感器，具有測量精度高、穩定可靠、壽命長、結構精巧、環境適應性強等優點，油罐頂部安裝無需清罐，安全、方便、快捷。

產品按GB3836-2000《爆炸性環境用防爆電氣設備》的要求設計和認證。適用于石油、化工、食品、制藥等行業的容器內液位的精確測量。

磁致伸縮液位計測量示意圖

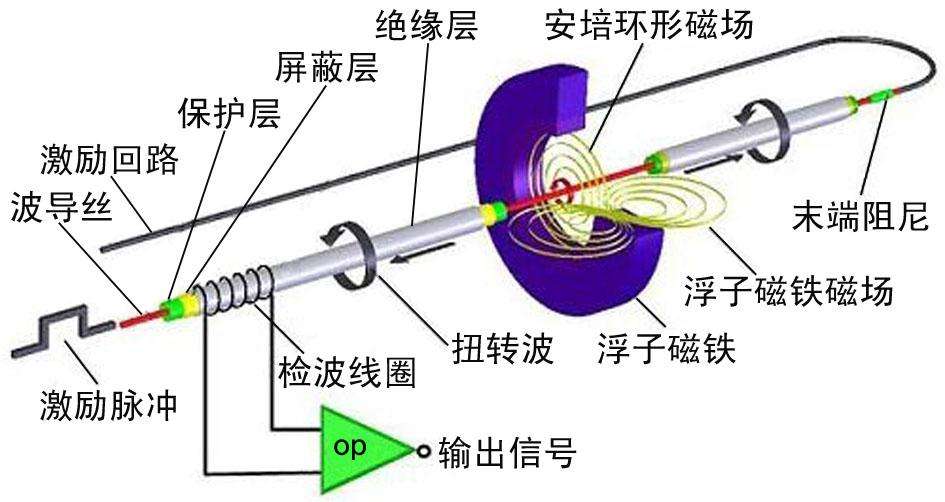

磁致伸縮液位計工作原理：
磁致伸縮液位計部分是基于磁致伸縮原理設計的，它由敏感元件波導絲（管）、活動磁鐵及發射電脈沖信號和接收返回信號的電子部件構成。當電子探頭中脈沖發生器產生的電脈沖沿鋼管內的波導絲傳遞時，電脈沖同時伴隨產生一個垂直于波導絲的環形磁場以光速沿波導絲傳遞。當脈沖環形磁場與浮子固有磁場相遇時，二者的磁場矢量相疊加形成螺旋磁場，產生瞬時扭力并在波導絲上形成一個機械扭力波以聲速傳遞返回到電子探頭，使線圈兩端產生感應脈沖。通過測量出發電脈沖與扭力波返回產生的感應脈沖之間的時間差，就可以精確地計算出被測液面高度。同時將溫度傳感器置于測桿內，便可連續測定介質溫度。

磁致伸縮液位計主要技術參數

KS-WAUAT100
測量范圍	0.2～6m
液面精度	±1mm
重復性	0.5mm
工作溫度	-40℃～120℃
工作壓力	-0.05～10MPa
介質密度	0.5g/cm³～1.8g/cm³

防爆標準	ExiaⅡCT6
外殼保護等級	IP65
供電電壓	24VDC
輸出	三線制4～20mA
測桿材質	標準型316L不銹鋼可選20號合金鋼、哈氏C-276、316L SS套Teflon或電子拋光
過程連接	DN50以上

磁致伸縮液位計選型表

KS-UAT100

磁致伸縮液位計，輸出4～20mA

316L不銹鋼

探桿材料

20號合金鋼

哈氏C-276合金

316L 不銹鋼外套PFA (1/16” 厚) ；(最大177oC & 3.5 kg/cm2)

頂部安裝

變送器結構

底部安裝

鑄鋁

變送器外殼

不銹鋼

普通桿式

探桿類型

纜式

高壓桿式

－40～80oC

過程溫度

－40～120oC

－40～230oC(僅AT100)

－40～425oC(僅AT100)

1個液位

輸出信號

2個液位(僅UAT100)

M4A

1個液位，HART協議(僅AT100)

M4B

2個液位，HART協議(僅AT100)

無第二路4~20mA輸出

第二路模擬輸出

有第二路4~20mA輸出

普通型

防爆選項

隔爆型

本安型

－□

安裝高度

－□

測量范圍

－□

介質密度(g/cm³)

－□

工作壓力(MPa)
